Luotettavat ratkaisut mittaukseen, säätöön ja prosessiturvallisuuteen
Instrumentointiputkistot ovat keskeinen osa teollisuuden prosesseja, joissa tarkkuus, turvallisuus ja luotettavuus ovat kriittisiä. Oikein suunniteltu ja toteutettu instrumentointijärjestelmä varmistaa mittausten oikeellisuuden, prosessin hallittavuuden sekä laitteiston pitkän käyttöiän.
Tällä sivulla esittelemme instrumentointiputkistojen keskeiset komponentit, käyttökohteet ja suunnitteluperiaatteet – sekä ohjaamme sinut tarkempiin tuote- ja palvelusivuihin.
Mitä instrumentointiputkisto tarkoittaa?
Instrumentointiputkisto viittaa putkistoihin ja komponentteihin, joita käytetään prosessimittausten toteuttamiseen ja ohjaamiseen. Näiden avulla siirretään painetta, virtausta tai muita prosessisuureita mittalaitteille turvallisesti ja tarkasti.
Tyypillinen instrumentointijärjestelmä koostuu:
- mittalaitteista (anturit ja lähettimet)
- venttiileistä ja säätölaitteista
- putkista ja liittimistä
- impulssilinjoista
- analyysilaitteista
- signaalinsiirrosta ja ohjausjärjestelmistä
Instrumentointiputkiston keskeiset komponentit
Mittalaitteet ja anturit
Mittalaitteet keräävät tietoa prosessista ja muodostavat perustan kaikelle ohjaukselle ja analytiikalle.
- paine (painemittarit ja paineanturit)
- virtaus
- lämpötila
Tutustu mittausratkaisuihin
Venttiilit ja säätölaitteet
Venttiilit mahdollistavat virtausten hallinnan sekä mittalaitteiden turvallisen eristämisen huoltotilanteissa.
- neulaventtiilit
- palloventtiilit
- säätöventtiilit (virtauksen ja paineen säätöön)
- manifoldit
Katso venttiiliratkaisut

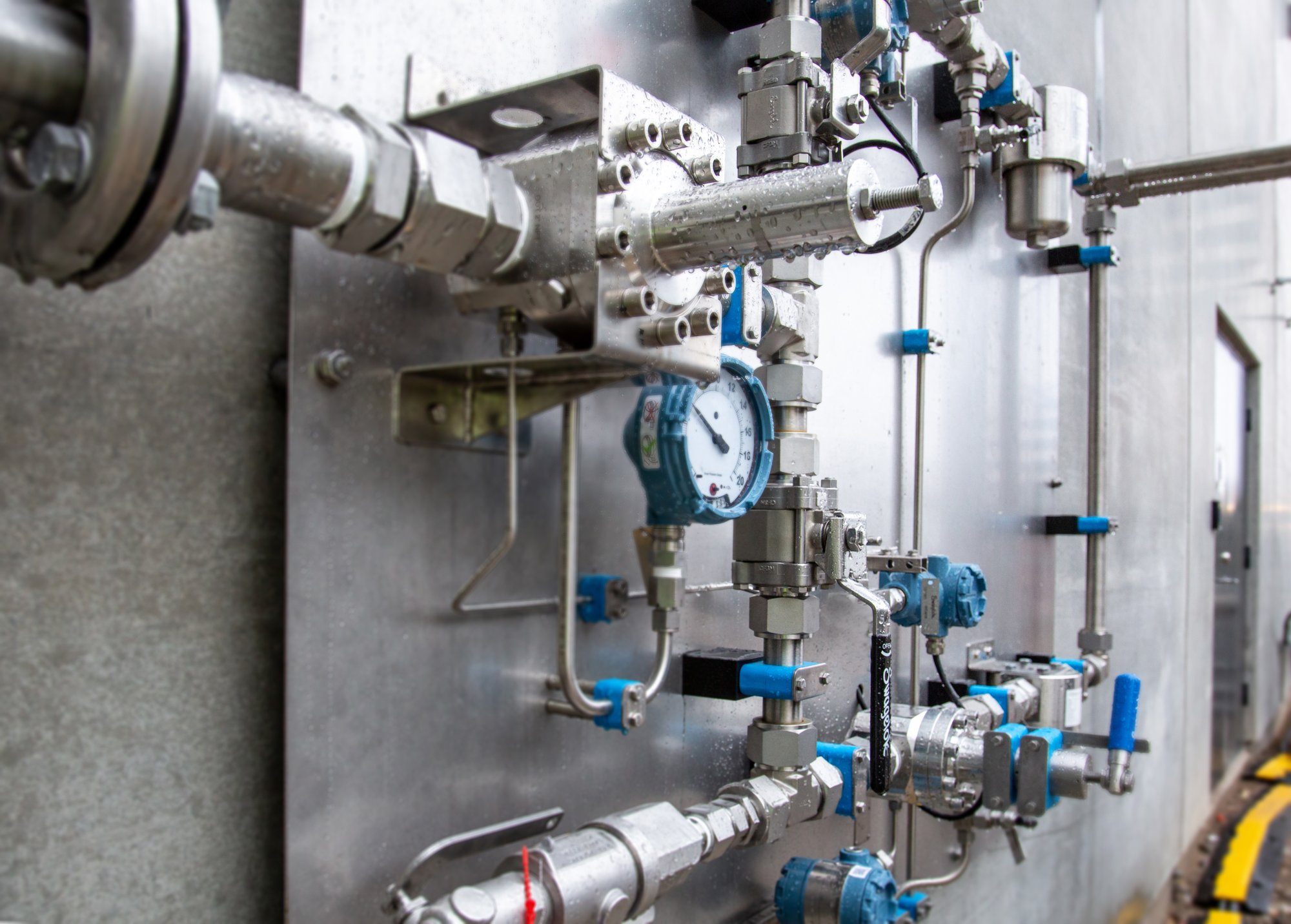

Putkistot ja liittimet
Putkistot ja liittimet muodostavat instrumentointijärjestelmän rungon. Niiden on kestettävä vaativia prosessiolosuhteita ja varmistettava mittauksen luotettavuus.
- korkea paine
- lämpötilavaihtelut
- korroosiota aiheuttavat aineet
Laadukkaat liittimet varmistavat:
- vuotamattomuuden
- helpon ja turvallisen asennuksen
- pitkän käyttöiän
Tutustu liitin- ja putkistoratkaisuihin

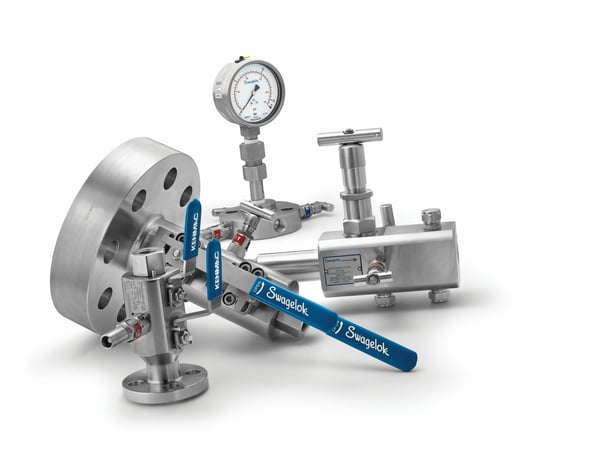

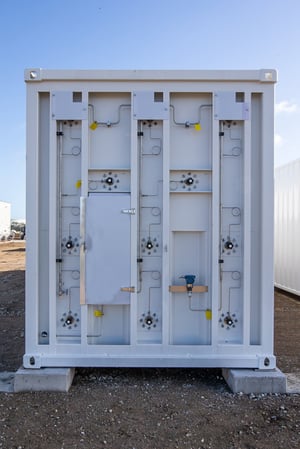

Impulssilinjat ja asennuskomponentit
Impulssilinjat siirtävät prosessipaineen tai muun mitattavan suureen mittalaitteelle. Oikea toteutus on kriittinen mittaustarkkuuden ja järjestelmän luotettavuuden kannalta.
Impulssilinjan rakenne käytännössä
Juuriventtiili
Asennetaan suoraan prosessiputkeen ja mahdollistaa mittalaitteen eristämisen huoltoa ja kalibrointia varten.
Impulssiputki ja liittimet
Pieniläpimittainen putki siirtää paineen tai virtauksen mittalaitteelle. Laadukkaat liitokset ovat kriittisiä vuotamattomuuden ja mittaustarkkuuden kannalta.
Jakotukki (manifold)
Mahdollistaa mittalaitteen eristämisen, kalibroinnin sekä ilmaamisen tai tyhjentämisen. Asennetaan yleensä suoraan mittalaitteen yhteyteen.
Yhdessä nämä muodostavat instrumentointisilmukan, joka välittää prosessidatan luotettavasti ohjausjärjestelmään.
- parantaa mittaustarkkuutta
- lisää turvallisuutta
- helpottaa huoltoa
- pidentää laitteiston käyttöikää
