    Pikaliittimet teollisuuden kaasu- ja nestejärjestelmille

    Nopeat ja luotettavat liitännät. Swagelok tarjoaa laajan valikoiman pikaliittimiä useilla erilaisilla liitännöillä. Liittimet on suunniteltu mm. ehkäisemään vuotoja ja ylimääräisen ilman pääsemistä liitoksiin.



    Swagelok tarjoaa useita pikaliitinsarjoja, jotka on suunniteltu eri sovelluksille sekä applikaatioille

    Tämä korostaa oikean tuotteen valinnan tärkeyttä toimintavaatimusten ja järjestelmävaatimusten perusteella.

    Swagelok®-pikaliittimet mahdollistavat liittämisen tehokkaasti ja helposti ilman vääntämistä, push-to-connect-liitännän ansiosta. Pikaliittimiä on saatavana monenlaisia eri kokoonpanoja, runkoliittimien sekä lähtöliittimien valikoimasta. Vaihtoehtoina ovat yhden- tai molempien päiden sulkumallit sekä täysvirtaus-, instrumentointi-, miniatyyri- ja PTFE-tiivisteiset mallit.



    Quick Connects1

    Swagelok pikaliittimet

    Pikaliitintyypit

    Sarjat

    Pääominaisuudet

    Max. Paine

    Lämpötila-alue

    Koko mm (tuuma)

    Ominaisuudet

    Lisäominaisuudet

    QC  Sarja

    Sulkuelementeillä tai täysvirtauksella

    206 bar

    –45 to 260°C

    6 - 12 mm (1/8" - 1/2")

    Maksimi paine liitettäessä, avattaessa sekä avattuna 17,2bar

    Saatavana värikoodattu lukitusjärjestelmä linjojen sekoittamisen estämiseksi kts. video sivun alaosasta

    QF  Sarja

    Täysvirtaus

    413 bar

    –45 to 260°C

    6 mm (1/4 - 1")

    Kaksisuuntainen virtaus

    Saatavana suojatulpat suojaamaan avoimia liitoksia

    QM  Sarja

    Sulkuelementeillä tai täysvirtauksella

    275 bar

    –45 to 260°C

    N/A (1/16" - 1/8")

    Kevyt ja kompakti koko
    Maksimi paine liitettäessä ja avattaessa sekä avattuna 6,8bar

    Saatavana eri tiivistemateriaaleilla

    QTM  Sarja

    Sulkuelementeillä tai täysvirtauksella

    310 bar

    –17 to 176°C

    6 - 12 mm (1/8" - 1/2")

    Kaksisuuntainen virtaus Maksimi paine liitettäessä ja avattaessa 17,2bar, mutta avattuna jopa 68,9bar

    Saatavana värikoodattu lukitusjärjestelmä linjojen sekoittamisen estämiseksi kts. video sivun alaosasta

    Huom.

    Lämpötilat, kokoluokat ja tiivistemateriaalit vaikuttavat paine- lämpötila arvoihin ja tarkemmat tiedot selviävät tuotteiden esitteistä.

    Tutustu pikaliittimien ominaisuuksiin tarkemmin esitteestä; MS-01-138

    SS-QC4-S-400K2
    SS-QC4-B-4PFK2

    Huomioitavaa pikaliittimiä valittaessa

    Pikaliittimiä käytetään laajasti neste- ja kaasunsiirtojärjestelmissä ja näytteenottosysteemeissä. Niiden avulla voidaan parantaa tehokkuutta laboratorioista teollisuusympäristöihin.

    Virtaussuunta on kriittinen pikaliitintä valittaessa, sillä yksisuuntaisen liittimen virheellinen käyttö voi johtaa järjestelmän toimintahäiriöihin tai vuotoihin, mikä korostaa huolellisen suunnittelun tarvetta.

    Oikeat asennusohjeet ja turvallisuusmenettelyt tulee aina huomioida. Pikaliittimiä tulee käsitellä toissijaisina sulkuventtiileinä vaarallisten vuotojen tai roiskeiden ehkäisemiseksi irrotuksen aikana.

    Esimerkkejä pikaliittimien kanssa käytettävistä tuotteista

    Pikaliittimiä käytetään mm. letkujen tai näytesylinterien kanssa ja nämä kaksi käyttötapaa yhdistyvät meidän Grab Sampling näytteenottojärjestelmä kokoonpanoissa. Tutustu näihin vaihtoehtoihin alla olevista linkestä.

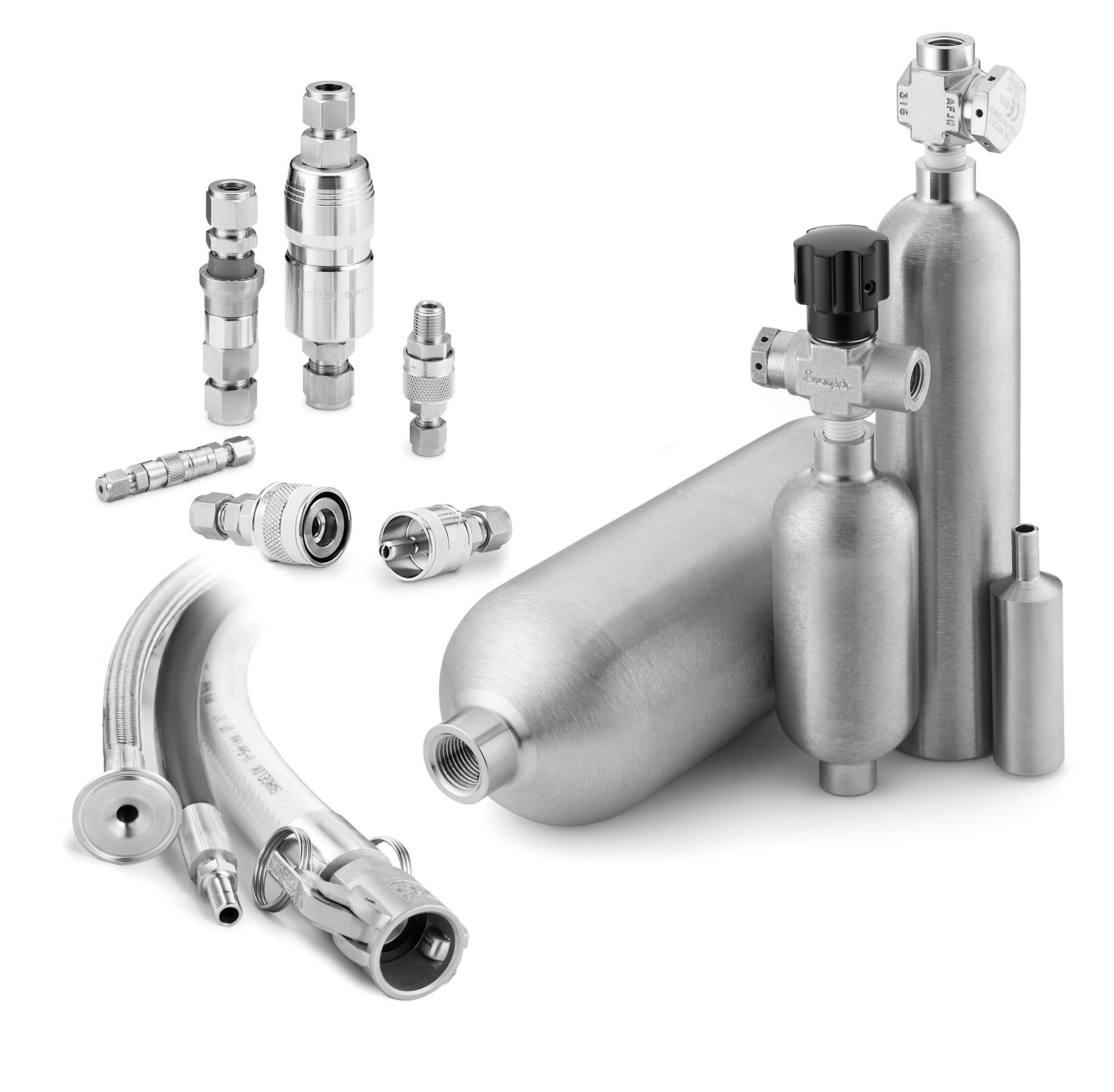

    QC Hose Cylinder
