Millaisen liitoksen vety prosessiaineena tarvitsee?
Pienimolekyylinen, mutta energiatehokas vety tarvitsee erityisen tiiviiden liitosten lisäksi korkean paineenkeston ja laadukkaat komponenttimateriaalit.
Vetyjärjestelmän olosuhteet määrittelevät oikean liitin tyypin valinnan
Vetyjärjestelmissä liittimiltä vaaditaan ennen kaikkea tiiveyttä, lujuutta ja pitkäaikaista luotettavuutta. Molekyylinä vety on niin pieni, että se voi tihkua jopa metallin läpi.
Lähtökohtaisesti Swagelok® tuotteet ja perus kaksoishelmiliitin sopivat materiaalinsa ja tekniikkansa puolesta myös vetyjärjestelmiin. Muita liitosvaihtoehtoja voivat olla mm. vetyjärjestelmille suunniteltu Swagelok FK-liitin tai cone & thread liitin. Tämän sivun lopusta löydät taulukon, josta voit vertailla eri liitin vaihtoehtoja.
Kun käyttöolosuhteet muuttuvat vaativammiksi, liitintyypin valinnalla on kuitenkin yhä suurempi merkitys.
Milloin liitintyypin valinta korostuu vetyjärjestelmissä?
-
Korkeat paineet (satoja baareja, jopa yli 700 bar)
-
Toistuvat paine- ja lämpötilasyklit (esim. tankkaus, paineen purku ja uudelleentäyttö)
-
Tärinä ja liike (ajoneuvot, liikkuvat laitteet, kompressorit)
-
Pitkä käyttöikä ja minimaalinen huoltotarve
-
Kriittiset turvallisuusvaatimukset, joissa pienikin vuoto on riski
Mikä tekee Swagelok® kaksoishelmiliittimestä yhteensopivan vetyjärjestelmiin?

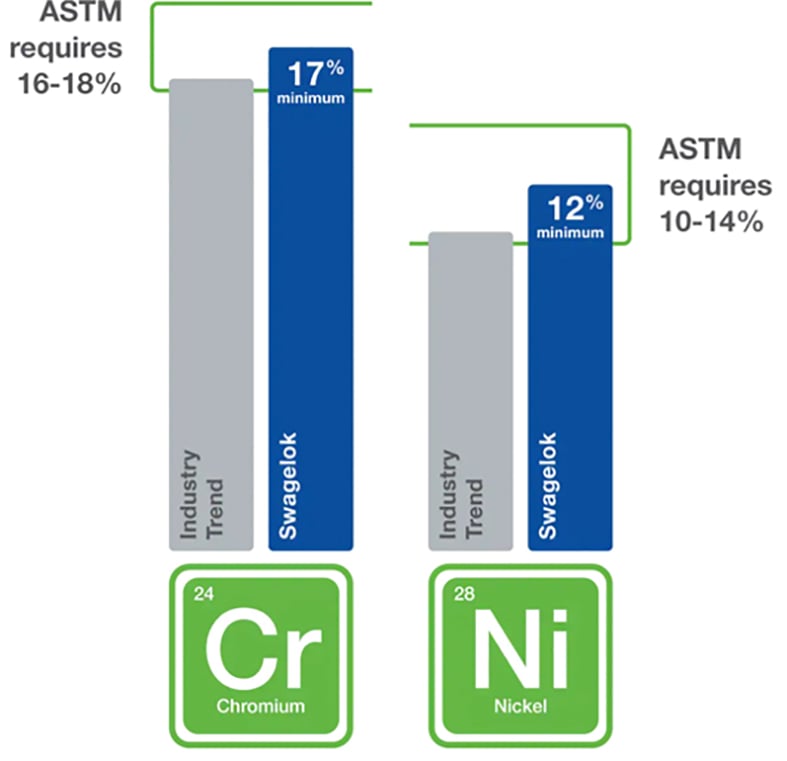

Tuotteemme valmistetaan huolellisesti optimoiduista metalliseoksista, jotka sisältävät useita eri alkuaineita parhaan mahdollisen korroosionkestävyyden ja mekaanisen suorituskyvyn saavuttamiseksi. Swagelok® haponkestävä teräs 316/316L pitää sisällään alan keskiarvoa suuremmat kromi- ja nikkelipitoisuudet, mikä on ratkaiseva tekijä materiaalin korroosionkestävyydelle, taipuisuudelle ja vetyhaurastumisen ehkäisyyn.
Swagelokin kaksihelmisen puristusliittimen valmistuksessa on hyödynnetty metallimateriaalien erityisosaamista liittimien toiminnan optimoimiseksi. Tämän tuloksena on luotu mm. SAT 12 metallurginen prosessi takahelmille, joka kovettaa selektiivisesti takahelmen etuosan, mutta jättää keski- ja takaosan pehmeämmäksi, jolloin liitoksen jousto, pito ja tärinänkesto paranevat. Asennuksen aikana tämä pehmeämpi keskiosa toimii saranakohtana, kun takahelmeen kohdistetaan voimaa.

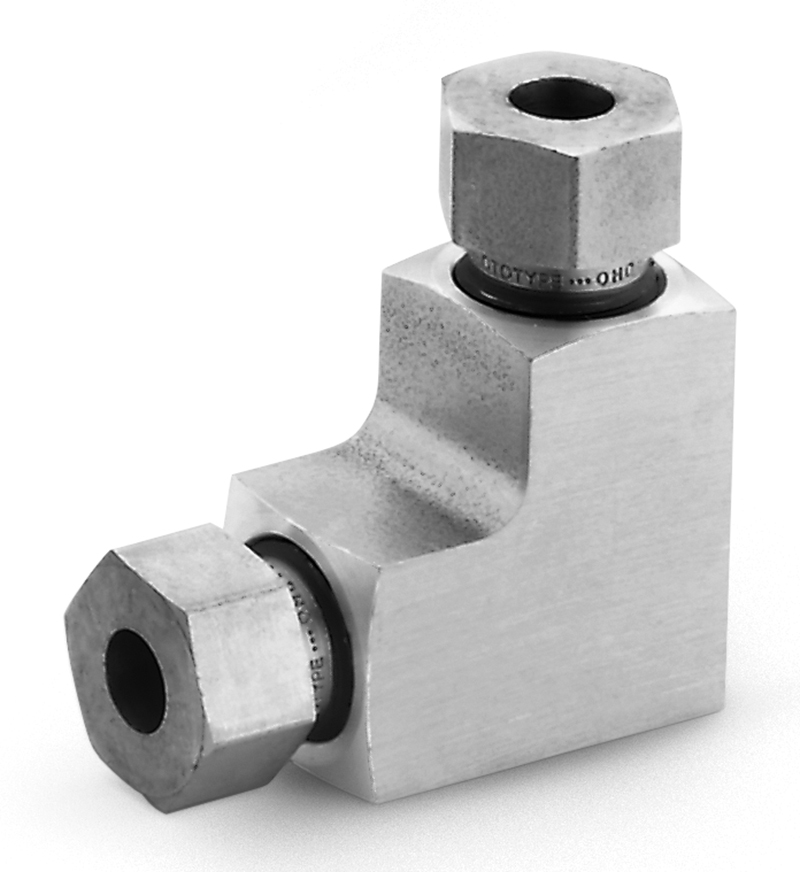

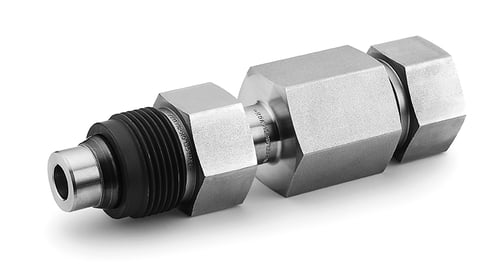

Swagelok FK-liitin – kun vetyjärjestelmältä vaaditaan maksimaalista suorituskykyä
Swagelok FK-sarjan putkiliitin on kehitetty nimenomaan vastaamaan vedyn erityishaasteisiin. Se ei korvaa perinteisiä liittimiä kaikissa sovelluksissa, mutta tarjoaa merkittäviä etuja silloin, kun käyttöolosuhteet ovat teknisesti vaativia.FK-liitin on erityisen perusteltu valinta, kun:
- paineet ovat erittäin korkeita
- järjestelmä altistuu voimakkaalle tärinälle
- lämpötila vaihtelee nopeasti ja laajalla alueella
- vuototiiveys on kriittinen turvallisuustekijä
- järjestelmän odotettu elinkaari on pitkä

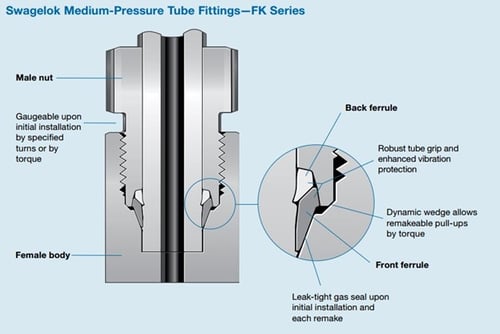

Näissä tapauksissa FK-liittimen kaksoishelmirakenne, korkea pitolujuus, erinomainen tärinänkesto ja vedylle optimoidut materiaalit tuovat lisäturvaa ja ennustettavuutta koko järjestelmän toimintaan.
Swagelok FK-liitin täyttää vetyalan standardivaatimukset ja on sertifioitu European Integrated Hydrogen Projectin (EIHP) toimesta. Se on osa laajempaa vetysovellusten kokonaisratkaisua, johon kuuluvat myös mm. palloventtiilit, neulaventtiilit, takaiskuventtiilit, varoventtiilit sekä double block and bleed -venttiilit.
Ota yhteyttä
Kiinnostuitko Swagelok vetyliittimistä?
Voit täyttää yhteystietolomakkeen niin palaamme sinulle pikaisesti asiaan. Voit myös jättää avoimeen tekstikenttään lisätietoja muista projekteihinne liittyvistä tarpeista.
Entäpä cone & thread liittimien käyttö?
Cone & thread liittimiä käytetään edelleen tietyissä erittäin korkeapaineisissa vetysovelluksissa, mutta ne:- ovat työläämpiä asentaa
- vaativat enemmän osaamista ja erikoistyökaluja
- ovat herkempiä asennusvirheille
- tarjoavat heikomman väsymiskeston verrattuna FK-liittimiin
Vertailutaulukko vetyliittimien eroista
Liitin erojen hahmottamisen helpottamiseksi olemme koonneet FK-liittimen, helmiliittimen ja cone & thread liittimen eroja alla olevaan taulukkoon.
| Liitintyyppi | Asennusaika minuuteissa | Painealueet | Lämpötila-alueet | Tärinänkesto | Asennusvirheriski | Elinkaarikustannus |
| FK-liitin | 0.54 | 1378bar / –28 to 37°C | max. 538°C | ≥10 milj. sykliä rotary flex -testissä; täyttää ASME i ≤ 1,3, parempi kuin cone & thread (myös AV-holkilla) | Erittäin matala (esikokoonpantu) | Matala-keskitaso |
|
Swagelok kaksoishelmiliitin |
0.54 | Paineenkesto putken mukaan | max. 537°C | Ei esitetty rotary flex -väsymistestidataa (tärinänkesto riippuu putkesta ja liitoksen toteutuksesta) | Matala | Matala |
| Cone & thread | 4.53 | 4134bar / –51 to 37°C | max. 371°C | Heikompi väsymiskesto rotary flex -testissä; AV-holkki parantaa, mutta jää FK-liittimen tasosta | Korkeampi | Korkea-keskitaso |
Vaativissa vetysovelluksissa FK-liitin maksaa itsensä usein takaisin käyttövarmuutena, turvallisuutena ja pienempänä elinkaarikustannuksena.
Tekninen myyntimme auttaa tuotteiden valinnassa. Voit aina olla meihin yhteydessä puhelimitse, sähköpostitse tai yllä olevalla yhteydenottolomakkeella.
